在礦業領域，鐵礦石的破碎是關鍵的加工環節，直接影響到后續的選礦和冶煉過程。合理的設備配置和科學的工藝流程設計能夠顯著提高生產效率、降低成本。本文將詳細介紹鐵礦石破碎生產線的設備配置及工藝流程，幫助您更好地理解和應用這一技術。

一、鐵礦石破碎生產線概述

鐵礦石是一種重要的金屬礦產資源，廣泛應用于鋼鐵制造、建筑材料等領域。鐵礦石的破碎生產線主要包括原料準備、初破、中破、細破、篩分、輸送等環節。通過合理的設備配置和工藝設計，可以實現高效、穩定的生產目標。

二、鐵礦石破碎生產線的主要設備

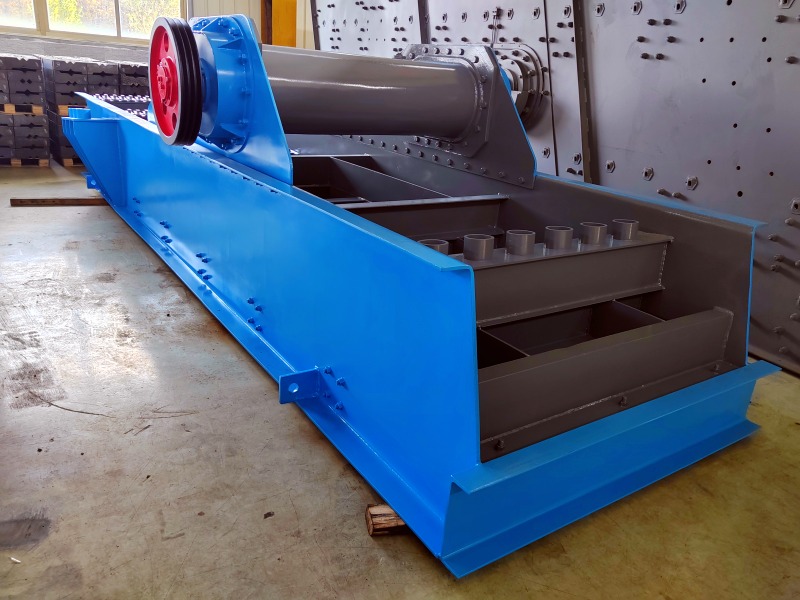

1.振動給料機

功能：均勻、連續地將原料送入破碎設備。

特點：結構簡單、維護方便、調節方便。

常見型號：GZD系列、ZSW系列等。

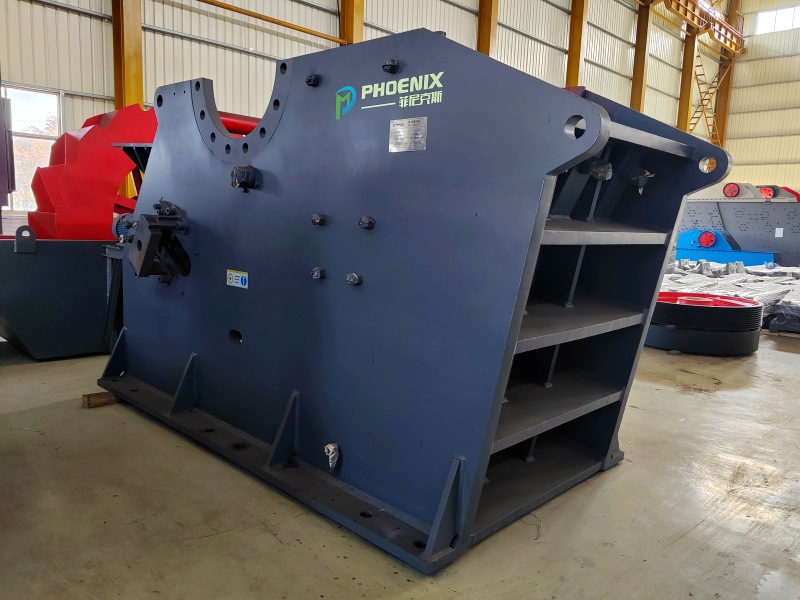

2.顎式破碎機

功能：對大塊鐵礦石進行初步破碎。

特點：破碎比大、產量高、結構簡單、維修方便。

常見型號：PE系列、PEW系列等。

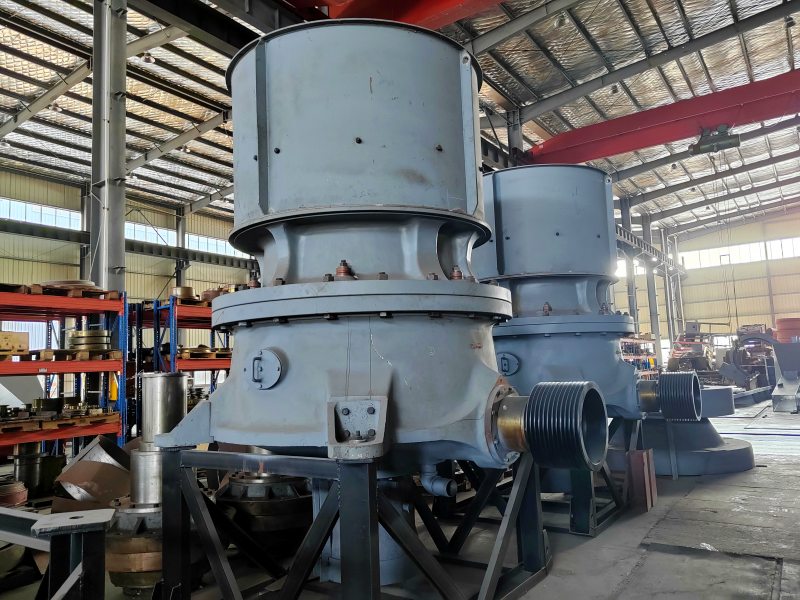

3.圓錐破碎機

功能：對顎式破碎機處理后的物料進行二次破碎。

特點：破碎力強、成品粒度均勻、生產能力高。

常見型號：PY系列、HP系列等。

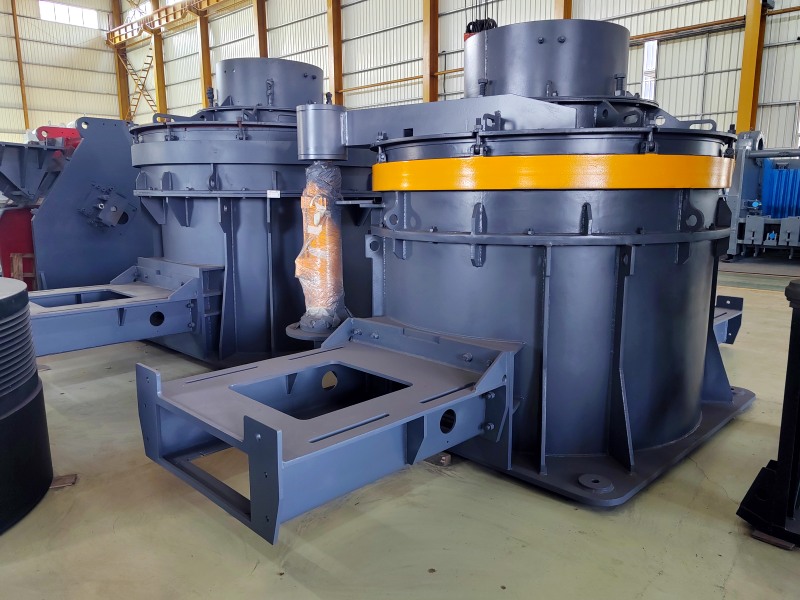

4.沖擊式破碎機

功能：對圓錐破碎機處理后的物料進行細碎。

特點：破碎比大、產品粒形好、能耗低。

常見型號：FKL系列、VSI系列等。

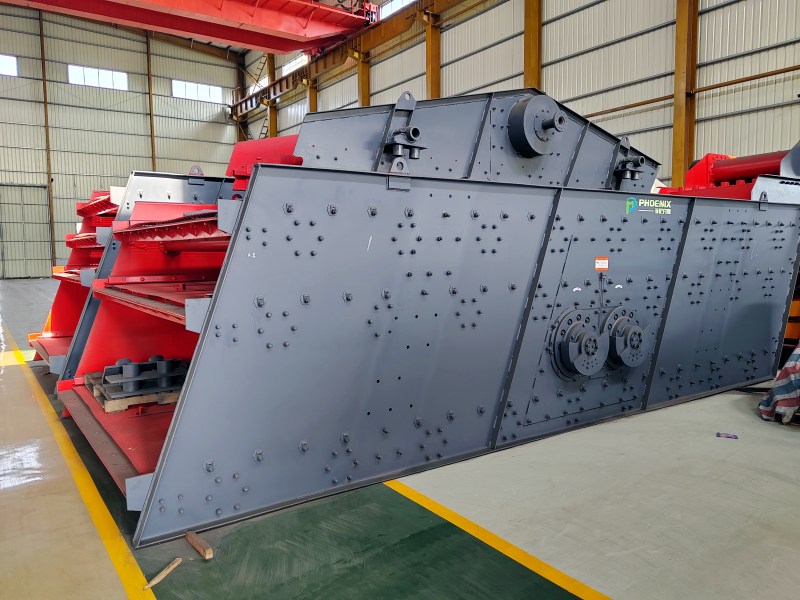

5.振動篩

功能：對破碎后的物料進行篩分，分離出不同粒度的產品。

特點：篩分效率高、結構簡單、維護方便。

常見型號：YK系列、YZS系列等。

6.皮帶輸送機

功能：連接各個設備，實現物料的連續輸送。

特點：結構簡單、運行平穩、輸送距離長。

常見型號：TD75系列、DTII系列等。

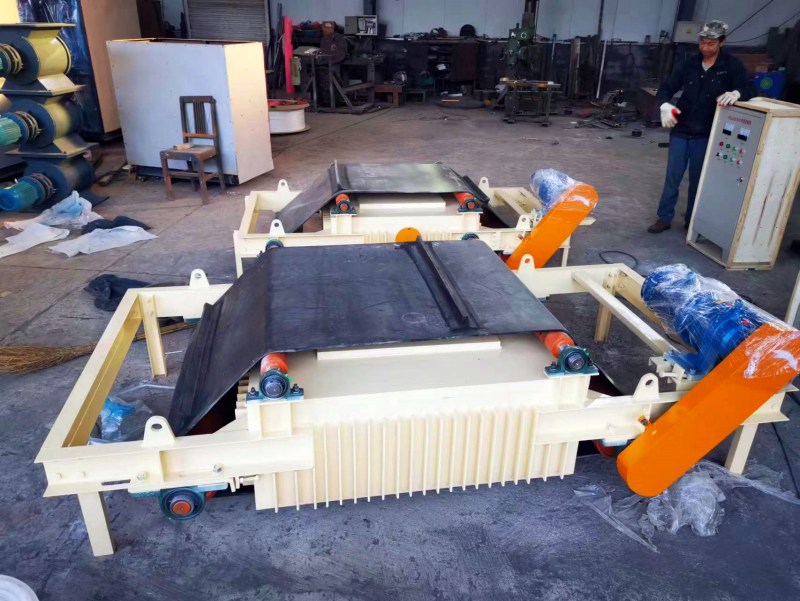

7.磁選機

功能：對破碎后的物料進行磁選，去除雜質，提高鐵礦石的品位。

特點：選礦效果好、運行穩定、維護簡便。

常見型號：CTB系列、CTS系列等。

8.除塵器

功能：收集生產過程中產生的粉塵，保護環境。

特點：除塵效果好、運行可靠、維護簡便。

常見型號：布袋除塵器、旋風除塵器等。

三、鐵礦石破碎生產線的工藝流程

1.原料準備

步驟：將鐵礦石從礦山運至破碎車間，堆放在原料堆場。

2.初破階段

設備：振動給料機+顎式破碎機

步驟：振動給料機將原料均勻送入顎式破碎機，進行初步破碎，將大塊鐵礦石破碎成較小的塊狀。

3.中破階段

設備：圓錐破碎機

步驟：將初破后的物料送入圓錐破碎機，進行二次破碎，進一步減小物料的粒度。

4.細破階段

設備：沖擊破碎機

步驟：將中破后的物料送入沖擊破碎機，進行細碎，使其達到所需的粒度要求。

5.篩分階段

設備：振動篩

步驟：將細破后的物料送入振動篩，進行篩分，分離出不同粒度的產品。合格的成品可以直接包裝銷售，不合格的物料返回破碎環節繼續處理。

6.磁選階段

設備：磁選機

步驟：對篩分后的物料進行磁選，去除雜質，提高鐵礦石的品位。

7.輸送階段

設備：皮帶輸送機

步驟：通過皮帶輸送機將各個階段的物料連接起來，實現連續、高效的輸送。

8.環保措施

設備：除塵器

步驟：在各個破碎和篩分環節安裝除塵器，收集生產過程中產生的粉塵，確保生產環境的清潔和環保。

四、鐵礦石破碎生產線的設計要點

1.設備選型：根據生產規模和物料特性，選擇合適的設備型號和規格，確保設備的匹配性和可靠性。

2.工藝布局：合理規劃生產線的布局，確保物料的順暢流動，減少運輸距離和時間，提高生產效率。

3.節能環保：采用先進的環保技術和設備，減少生產過程中的粉塵和噪音污染，符合國家環保標準。

4.自動化控制：引入PLC控制系統，實現生產線的自動化操作，提高生產效率和管理水平。

5.維護保養：制定科學的維護保養計劃，定期對設備進行檢查和維護，確保設備的正常運行和延長使用壽命。

五、案例分析

安徽霍邱某大型鐵礦石礦山破碎生產線

項目背景：該礦山年產鐵礦石100萬噸，需要建設一條高效、穩定的破碎生產線。

設備配置：

振動給料機：GZD1100×4200

顎式破碎機：PE1200×1500

圓錐破碎機：PYB2100

沖擊破碎機：FKL1200

振動篩：YK3072

磁選機：CTB1230

皮帶輸送機：TD75-1400

除塵器：布袋除塵器

工藝流程：

1.原料通過振動給料機均勻送入顎式破碎機進行初破。

2.初破后的物料送入圓錐破碎機進行中破。

3.中破后的物料送入沖擊破碎機進行細破。

4.細破后的物料通過振動篩進行篩分，分離出不同粒度的產品。

5.篩分后的物料通過磁選機進行磁選，去除雜質，提高鐵礦石的品位。

6.合格的成品通過皮帶輸送機輸送到成品倉庫，不合格的物料返回破碎環節繼續處理。

7.生產過程中產生的粉塵通過除塵器收集處理，確保環保達標。

實施效果：

生產效率顯著提高，年產量達到100萬噸。

設備運行穩定，故障率低，維護成本低。

環保效果良好，符合國家環保標準。

六、結語

鐵礦石破碎生產線的合理配置和科學的工藝流程設計是提升礦山生產效率的關鍵。通過本文的詳細介紹，希望能幫助您更好地理解和應用這一技術。如果您有任何疑問或需要進一步的幫助，請隨時聯系我們。

以上內容旨在為您提供詳細的鐵礦石破碎生產線設備配置及工藝流程信息，希望對您有所幫助。如果您有其他相關問題或需求，歡迎留言或聯系我們的客服團隊。我們將竭誠為您服務！
